Belső rögzítésű gerendapapucs — Részletes leírás
A belső rögzítésű gerendapapucs (joist hanger) olyan szerkezeti acélalkatrész, amelyet kereszt- vagy hosszirányú gerendák (deszka-, palló- vagy rönkgerendák) konzolos és szilárd megtámasztására terveztek. Az ún. belső rögzítés azt jelenti, hogy a rögzítőelemek (csavarok, szegek) a papucs belső oldalán, a gerenda által takart részen helyezkednek el — ez esztétikusabb megjelenést és védettebb kötést eredményez, valamint megkíméli a látható felületeket a külső csavarfejek látványától.

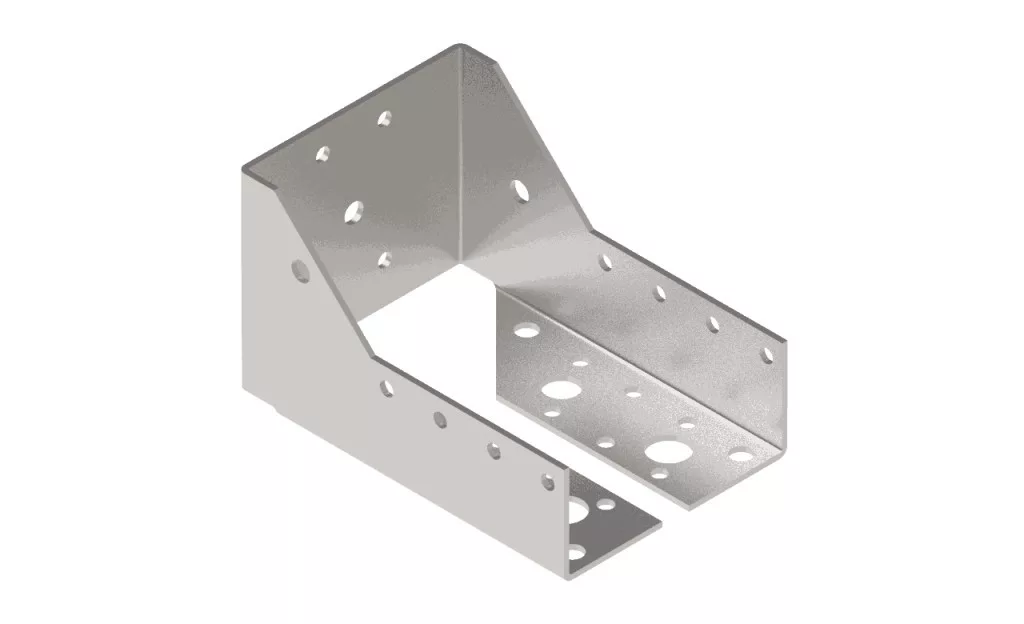

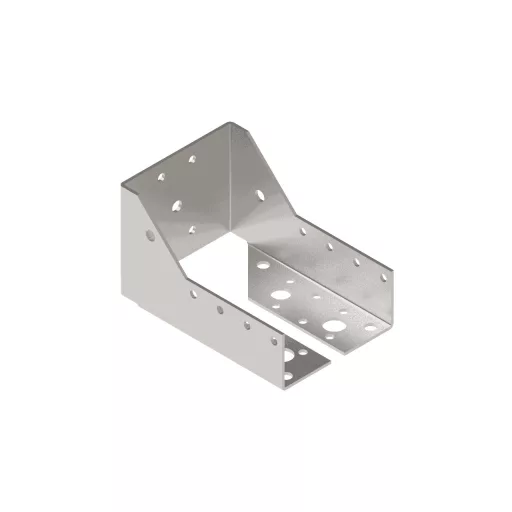

Konstrukció és működés: A gerendapapucs U- vagy L-formájú kialakítású acéllemez, amelybe a gerenda befészkelhető; a papucs oldalán és hátoldalán furatok, kúpok vagy peremek találhatók a rögzítéshez. A belső rögzítés lehetővé teszi a kapcsolat rejtett rögzítését: a csavarokat/szegeket a papucs belső falán keresztül vezetik a gerendába, így azok nem látszanak a külső felületen.
Anyagok és felületvédelem: A papucsok általában hidegen hengerelt acélból vagy kis szilárdságú szerkezeti acélból készülnek, és gyakori felületkezelés a horganyzás (Zn) a korrózió elleni védelem miatt. Szükség esetén elérhetők rozsdamentes (A2/A4) kivitelben is, például kültéri, párás vagy tengerparti alkalmazásokhoz.
Előnyök: rejtett, esztétikus rögzítés; a rögzítőelemek védettek a mechanikai behatásoktól és időjárástól; gyors szerelhetőség; jó teherátadás a papucs lemezgeometriájának köszönhetően; kompatibilitás szabványos gerendaméretekkel és rögzítési előírásokkal.
Alkalmazási területek: padlószerkezetek (helyi és támasztékcsomópontok), födémek alátámasztása, teraszok, galériák, belső és külső faszerkezetek, valamint felújítási munkák, ahol fontos a diszkrét, takart rögzítés. Gyakori használat építőipari és asztalosipari szerkezeteknél.
Méretezés és beépítési javaslatok: válassz papucsot a gerenda méretének (szélesség, magasság) és a terhelési követelményeknek megfelelően; tartsd be a gyártó által megadott csavar- és szegeztípusokat, valamint megadott nyomatékokat; kültéri használat esetén alkalmazz megfelelő korrózióvédelmet (horganyzott vagy A2/A4); ügyelj a papucs és az alátámasztó szerkezet közötti pontos illeszkedésre a megfelelő teherelosztás érdekében.
Műszaki figyelmeztetések: ne használj kisebb keresztmetszetű rögzítőelemet a megadottnál; figyelj a gerenda rostirányára és repedésveszélyre szereléskor; nagy terhelés esetén konzultálj statikussal, és alkalmazz szükség szerint megerősített papucsot vagy több rögzítési pontot.
